Parâmetros de Gravação
Domine o Digifort
Potencialize sua carreira com o curso completo de Digifort para Operadores de CFTV. Aprenda na prática, receba certificação e domine a ferramenta líder de mercado.
Que tal montar o orçamento?
Armazenamento Total
Em Gigabytes
0.00 GB
Gratuito e sem marca d'água
Infraestrutura de Rede
Largura de Banda (Tráfego)
Switch Recomendado
Internet (Upload Mínimo)
Para acesso remoto estável via celular/PC.
Consumo PoE Total (+20%)
Sugestão de Rede IP
Máscara de Sub-rede
-
Faixa de IP Recomendada
-
Inclui câmeras, gravadores (1/16 cams) e gateway.
Energia e Proteção
Carga Estimada

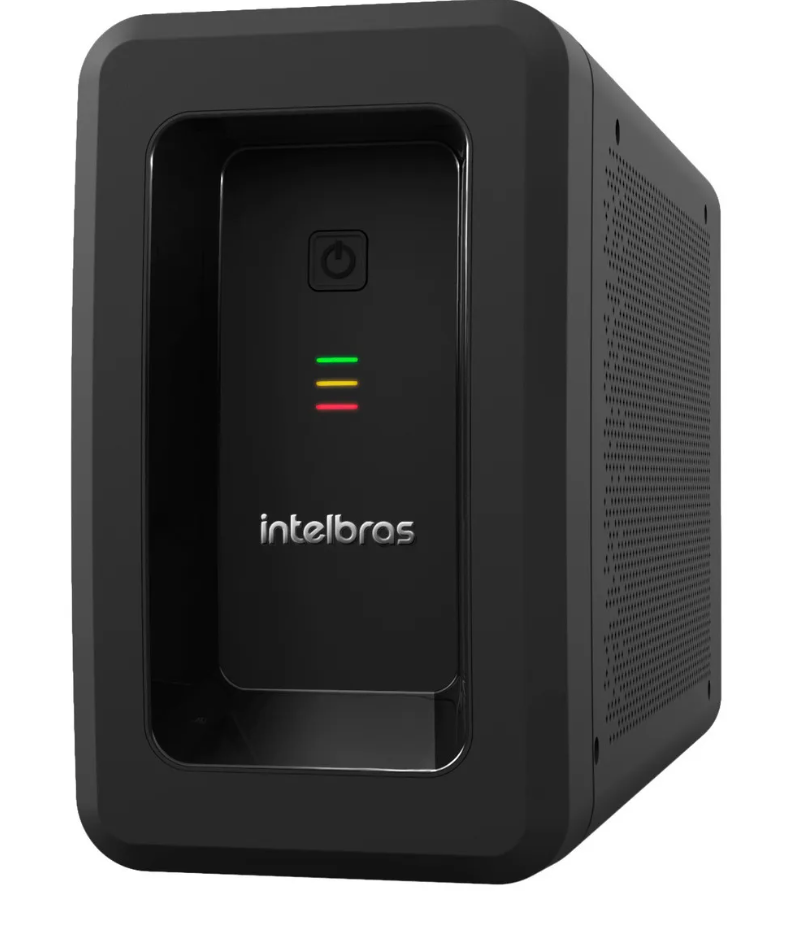

Nobreak Recomendado
Infraestrutura Senoidal Exigida
Autonomia Estimada
Considerando bateria padrão nova.
Nota Técnica Importante
Esta calculadora fornece uma estimativa de referência. O cálculo é baseado em padrões teóricos da indústria, mas o consumo real é influenciado por variáveis dinâmicas:
Recomendamos sempre adicionar uma margem de segurança de 10% a 20% para garantir a estabilidade do projeto.
- Bitrate Variável (VBR): Cenas com muito movimento e detalhes consomem significativamente mais dados do que cenas estáticas.
- Ruído de Imagem: Em baixa iluminação, o sensor gera "ruído" que é interpretado como movimento, elevando o consumo.
- Formatação e Sistema: Sistemas de arquivos (NTFS/EXT4) consomem de 5% a 10% da capacidade bruta do disco.
Perguntas Frequentes (FAQ)
A diferença fundamental está na eficiência do algoritmo de compressão:
- H.265 (HEVC - High Efficiency Video Coding): É o padrão atual da indústria. Utiliza blocos de codificação (CTUs) maiores (até 64x64 pixels) para comprimir áreas uniformes da imagem com muito mais eficiência. Isso resulta em arquivos 40% a 50% menores que o H.264, mantendo a mesma qualidade visual. É essencial para resoluções acima de 1080p (4MP, 4K) para viabilizar o armazenamento.
- H.264 (AVC): Um padrão mais antigo, porém extremamente leve para processadores. Por exigir menos poder computacional para ser decodificado, é ideal para o Sub-Stream (Visualização Mobile/Remota), garantindo que o vídeo rode liso em celulares mais simples ou conexões 4G instáveis.
O cálculo de armazenamento de vídeo não é linear, mas segue a fórmula física de transmissão de dados:
Entendendo as variáveis:
- Bitrate: É a "torneira" de dados. Resoluções maiores (4K) abrem mais a torneira. H.265 fecha a torneira pela metade sem perder qualidade.
- Divisão por 8: Converte Kilobits (transmissão) para Kilobytes (armazenamento).
- Divisão por 1.048.576: Converte de Kilobytes (KB) para Gigabytes (GB) binários (1024x1024).
Nossa ferramenta aplica multiplicadores proprietários para "Atividade de Cena" e "Qualidade", baseados em whitepapers de fabricantes como Hikvision, Dahua e Intelbras.
RAID (Redundant Array of Independent Disks) é a virtualização de múltiplos discos em uma unidade lógica:
- RAID 0 (Striping): Divide os dados em blocos e grava em todos os discos simultaneamente. Vantagem: Dobra a velocidade de escrita. Risco Crítico: Se um HD falhar, 100% das gravações são perdidas. Nunca use em CFTV.
- RAID 1 (Mirroring): Espelhamento puro. O NVR grava o mesmo bit em dois discos idênticos. Se o HD Primário queimar, o Secundário assume instantaneamente. Custa o dobro do armazenamento (50% de eficiência).
- RAID 5 (Parity): O padrão corporativo. Requer 3 ou mais discos. Os dados e códigos de paridade são distribuídos. Se um disco falhar, o sistema reconstrói os dados perdidos usando a matemática da paridade. Oferece alta velocidade de leitura e boa redundância com menor desperdício de espaço que o RAID 1.
- RAID 6: Similar ao RAID 5, mas suporta a falha simultânea de até 2 discos. Ideal para projetos críticos (bancos, aeroportos).
A diferença não é apenas "marketing", é Firmware:

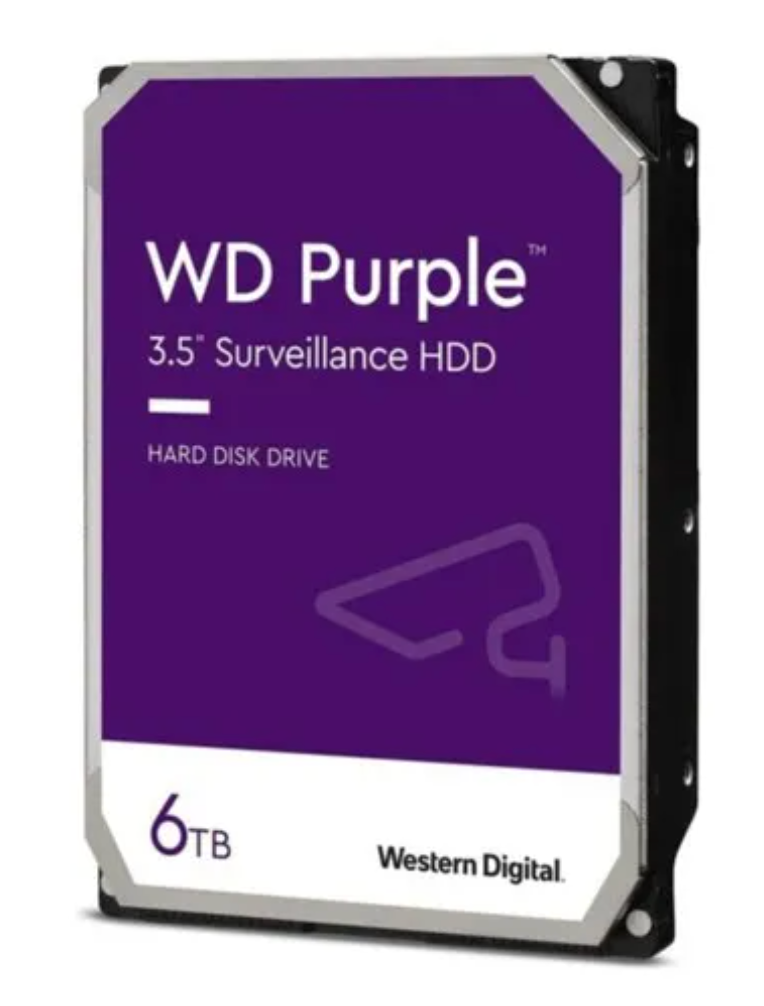

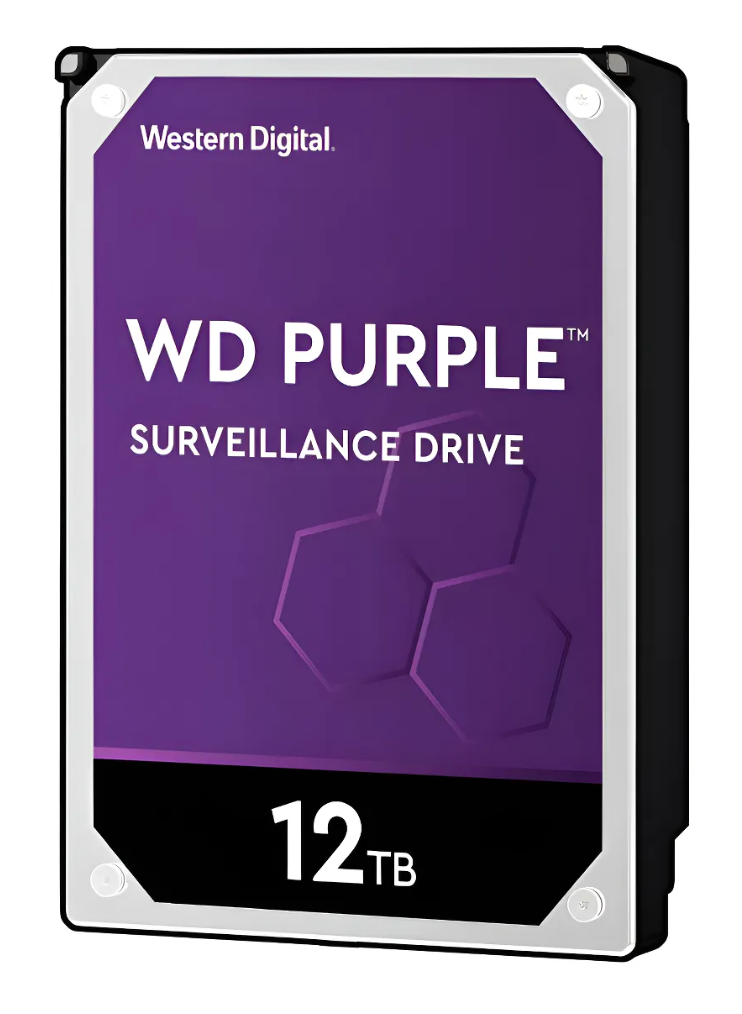

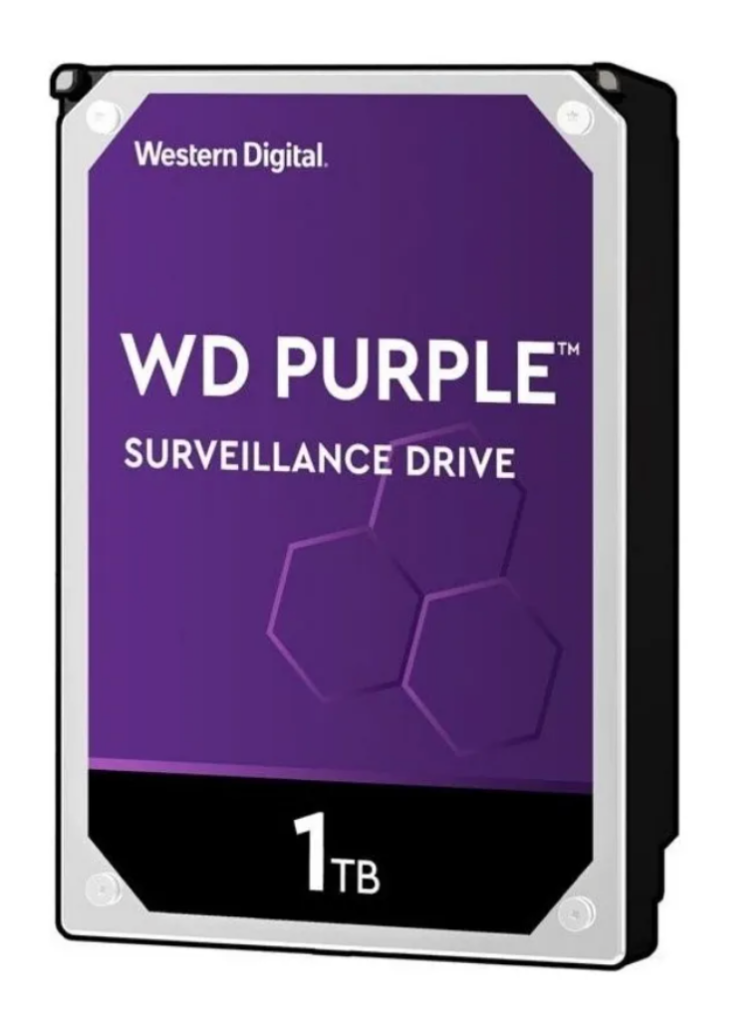

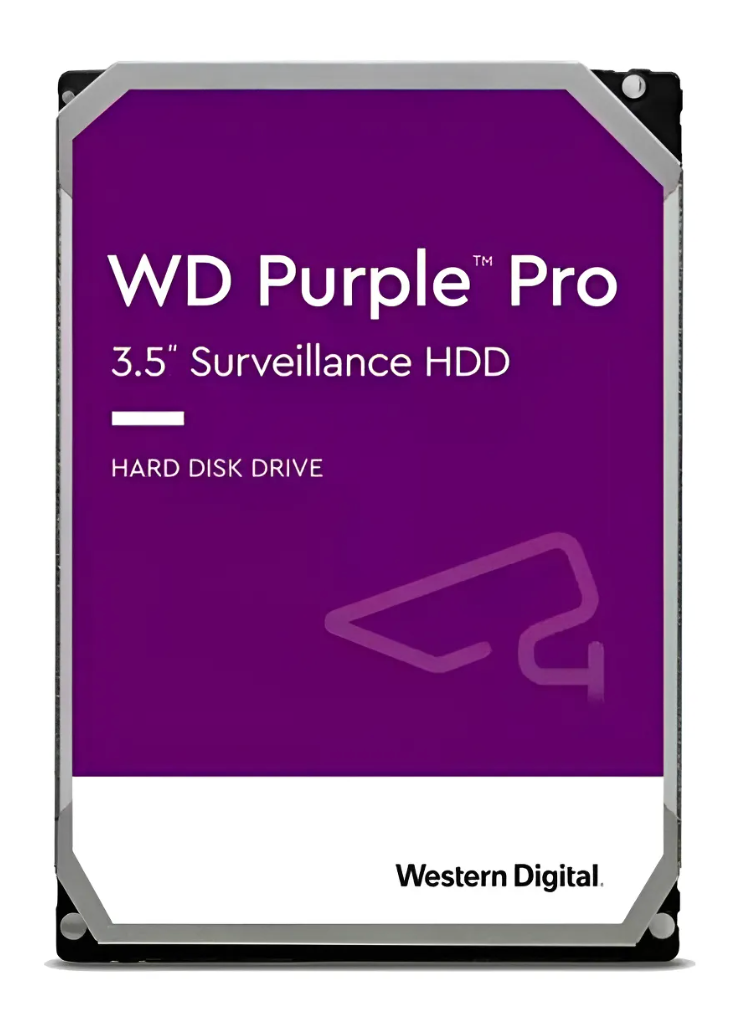

- Comando de Streaming ATA: HDs de CFTV (Purple/Skyhawk) priorizam a gravação contínua. Se um setor do disco der erro, o firmware "pula" esse setor para continuar gravando os próximos frames. Um HD comum de PC (Desktop) tentaria corrigir o erro por vários segundos, travando a gravação e causando perda de minutos inteiros de vídeo (o famoso "buraco" na linha do tempo).
- Carga de Trabalho (Workload Rate): HDs comuns são feitos para operar 8h/dia (aprox. 55TB/ano). HDs de vigilância suportam 24h/dia (até 180TB/ano ou mais), resistindo ao calor constante dentro do DVR.
- Controle de Vibração Rotacional: NVRs com muitos HDs vibram muito. Sensores específicos em HDs de CFTV ajustam a agulha para compensar essa vibração, prevenindo danos físicos aos pratos.
Isso se resume a como os codecs de vídeo funcionam (GOP - Group of Pictures):
- I-Frame (Intra-Frame): É uma foto completa da cena. Ocupa muito espaço. É gerado, por exemplo, a cada 1 ou 2 segundos.
- P-Frame (Predicted-Frame): Contém apenas o que mudou desde o último quadro. Se você filma uma parede branca por 1 hora, o arquivo será minúsculo pois os P-Frames estarão vazios.
Se há Alta Atividade (pessoas andando, carros, árvores balançando), os P-Frames precisam armazenar muitas mudanças ("pixels que se moveram"), fazendo o arquivo final crescer, às vezes triplicando o consumo de disco comparado a uma cena estática.
